產品展示

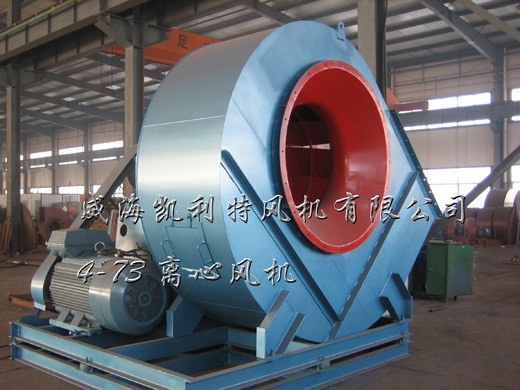

Y4-73系列離心引風機基本性能參數
|
機號 |
轉速（r/min） |
風量（m3/h） |
全壓（Pa） |
配 用 電 動 機 |
|
|
型號Motor |
功率Power（KW） |
||||
|
8D |
1450 |
16156～18244 |
1303～1298 |
Y160M-4 |
11 |
|
1450 |
20442～30993 |
1284～868 |
Y160L-4 |
15 |
|
|
9D |
1450 |
23003～32079 |
1651～1584 |
Y180L-4 |
22 |
|
1450 |
35052～44128 |
1511～1100 |
Y200L-4 |
30 |
|
|
960 |
15229～29219 |
721～481 |
Y160M-6 |
7.5 |
|
|
10D |
1450 |
31554～44004 |
2041～1959 |
Y225S-4 |
37 |
|
1450 |
48083～60533 |
1867～1359 |
Y225M-4 |
45 |
|
|
960 |
20891～40047 |
891～594 |
Y160L-6 |
11 |
|
|
730 |
15886～30475 |
515～343 |
Y160M-8 |
5.5 |
|
|
11D |
1450 |
41999～47427 |
2474～2463 |
Y250M-4 |
55 |
|
1450 |
53142～80570 |
2437～1646 |
Y280S-4 |
75 |
|
|
960 |
27806～53343 |
1079～719 |
Y200L1-6 |
18.5 |
|
|
730 |
21144～29487 |
623～598 |
Y160L-8 |
7.5 |
|
|
730 |
32220～40562 |
570～415 |
Y180L-8 |
11 |
|
|
12D |
1450 |
54526～76040 |
2949～2905 |
Y280M-4 |
90 |
|
1450 |
83088～104600 |
2829～1961 |
Y315S-4 |
110 |
|
|
960 |
36100～69253 |
1285～856 |
Y225M-6 |
30 |
|
|
730 |
27451～34734 |
742～731 |
Y180L-8 |
11 |
|
|
730 |
38282～52661 |
712～495 |
Y200L-8 |
15 |
|
|
14D |
1450 |
86586～120740 |
4029～3864 |
Y315L-4 |
185 |
|
1450 |
131940～166100 |
3683～2676 |
Y355M1-4 |
220 |
|
|
960 |
57326～72534 |
1752～1726 |
Y280M-6 |
55 |
|
|
960 |
79944～109970 |
1681～1167 |
Y315S-6 |
75 |
|
|
730 |
43591～49225 |
1010～1006 |
Y225M-8 |
22 |
|
|
730 |
55156～83624 |
995～674 |
Y250M-8 |
30 |
|
|
16D |
960 |
85571～108270 |
2293～2258 |
Y355L1-6 |
110 |
|
960 |
119330～164150 |
2200～1526 |
Y315L2-6 |
132 |
|
|
730 |
65069～73480 |
1321～1316 |
Y280M-8 |
45 |
|
|
730 |
82333～124820 |
1302～880 |
Y315S-8 |
55 |
|
|
580 |
51699～99178 |
833～555 |
Y315S-10 |
45 |
|
|
18D |
960 |
121830～169910 |
2908～2790 |
Y355M3-6 |
200 |
|
960 |
185650～233730 |
2790～1934 |
Y355L1-6 |
220 |
|
|
730 |
92648～129200 |
1674～1606 |
Y315L1-8 |
90 |
|
|
730 |
141170～177730 |
1532～1115 |
Y315L-8 |
110 |
|
|
580 |
73610～102650 |
1055～1012 |
Y315S-10 |
45 |
|
|
580 |
112160～141210 |
965～703 |
Y315M1-10 |
55 |
|
|
20D |
960 |
167130～320610 |
3598～2392 |
﹡JSQ1410-6 |
380 |
|
730 |
127080～1608000 |
2070～2039 |
Y355M1-8 |
132 |
Y4-73系列離心引風機基本性能參數
|
機號 Evice Number |
轉速（r/min） |
風量（m3/h） |
全壓（Pa） |
配 用 電 動 機 |
|
|
型號Motor |
功率Power（KW） |
||||
|
20D |
730 |
177230～243800 |
1986～1378 |
Y355M2-8 |
160 |
|
580 |
100970～140810 |
1303～1250 |
Y315M2-10 |
75 |
|
|
580 |
153860～193700 |
1192～868 |
Y355M1-10 |
90 |
|
|
22D |
960 |
233000～290000 |
4256～4217 |
﹡Y450-6 |
500 |
|
960 |
319000～434000 |
4119～3021 |
﹡Y450-6 |
630 |
|
|
730 |
177000～220000 |
2471～2442 |
﹡Y400-8 |
220 |
|
|
730 |
242000～332000 |
2383～1746 |
﹡Y400-8 |
250 |
|
|
580 |
141000～263000 |
1550～1098 |
Y355L-10 |
132 |
|
|
480 |
116000～217000 |
1069～755 |
Y355M4-12 |
90 |
|
|
25D |
730 |
260000～356000 |
3187～3079 |
﹡Y450-8 |
450 |
|
730 |
388000～484000 |
2962～2567 |
﹡Y500-8 |
500 |
|
|
580 |
206000～282000 |
2001～1932 |
﹡Y450-10 |
220 |
|
|
580 |
308000～384000 |
1863～1422 |
﹡Y450-10 |
250 |
|
|
480 |
171000～318000 |
1383～981 |
▲JS147-12 |
140 |
|
|
28D |
730 |
365000～545000 |
3972～3697 |
﹡Y560-8 |
800 |
|
730 |
590000～68000 |
3452～2824 |
﹡Y560-8 |
900 |
|
|
580 |
289000～432000 |
2511～2422 |
﹡Y500-10 |
400 |
|
|
580 |
468000～540000 |
2177～1775 |
﹡Y500-10 |
450 |
|
|
480 |
239000～446000 |
1677～1187 |
﹡Y450-12 |
250 |
|
注：表中電動機型號前的符號，系表示對應于額定功率時采用的電壓：﹡表示6000伏；▲表示3000伏；無符號表示380伏。電動機及型號僅供參考。以訂貨合同為準。
表中通風機（或鼓風機）進氣狀態為：大氣壓力101300Pa，進氣溫度20～50℃，氣體密度為1.2kg/m3;表中引風機進氣狀態為：大氣壓力101300Pa,進氣溫度200～250℃，氣體密度為0.745～0.672kg/m3.
